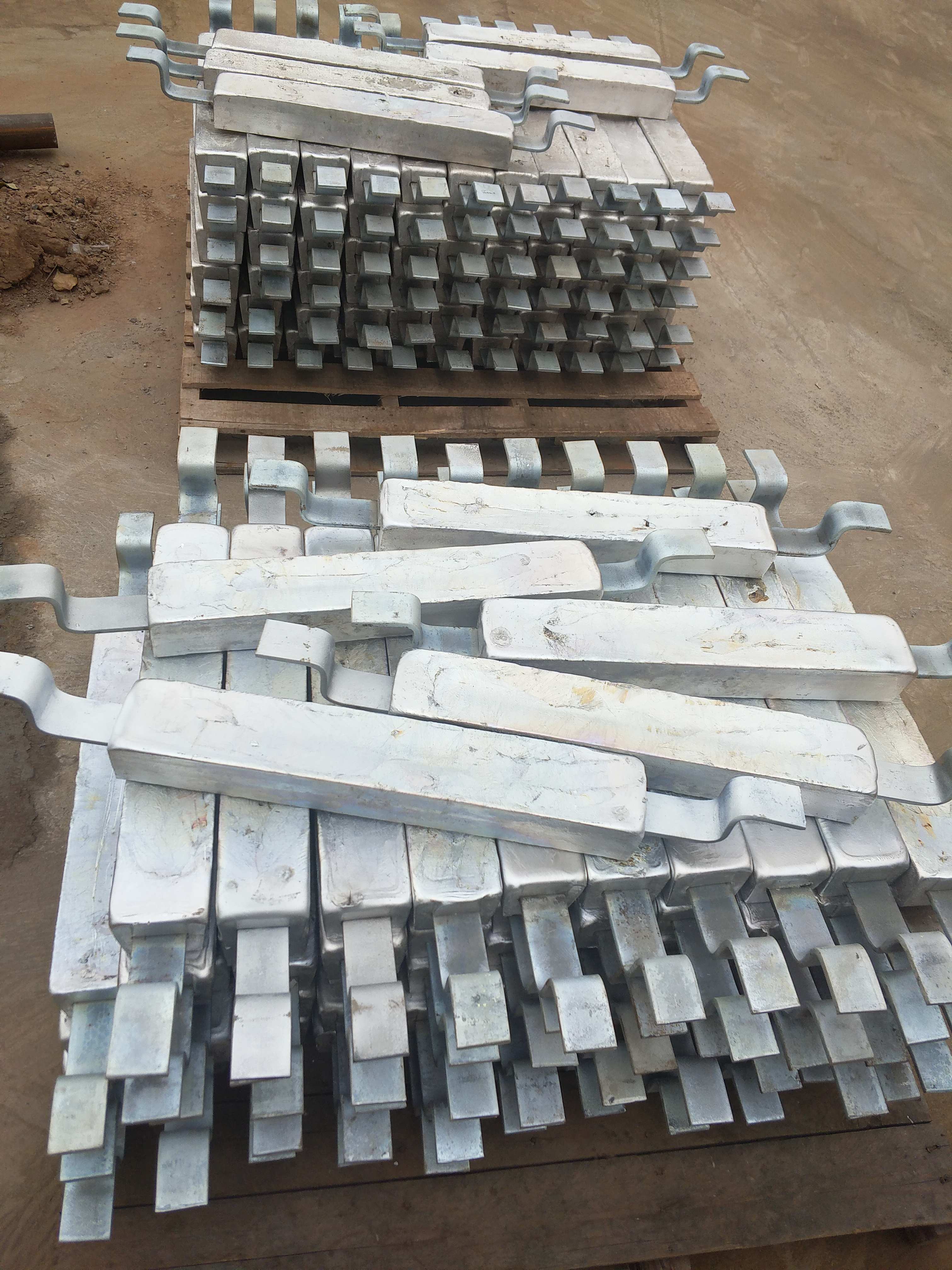

支架式镁合金牺牲阳极主要用于土壤、淡水介质中钢制构筑物的阴极保护，依靠自身支架结构将阳极抬离地面

规格与指标一览

执行标准

GB/T 17731‑2015

合金材质

Mg‑Mn 系镁合金（M1C）Mg‑Al‑Zn‑Mn 系镁合金（AZ63B）

电流效率

≥50%（土壤、淡水介质）（M1C）≥55%（土壤、淡水介质）（AZ63B）

开路电位

‑1.77 ~ ‑1.82V（相对于铜 / 硫酸铜电极）（M1C） ‑1.57 ~ ‑1.67V（相对于铜 / 硫酸铜电极）（AZ63B）

配套组件

碳钢支架、固定螺栓、引出电缆

安装方式

支架支撑固定，罐底 / 池内安放

产品形式

铸造成型，阳极与支架装配一体，可定制尺寸重量

基体材质

低碳钢钢芯，配套碳钢支撑支架

使用介质

淡水、土壤环境，适用于储罐底板、水工钢结构（M1C）淡水、低电阻率土壤环境（AZ63B）

典型用途与说明

支架式镁合金牺牲阳极

1、储罐底板阴极保护大型立式钢制储罐罐底外底板防腐，是该产品最典型场景。支架将镁阳极抬升至罐底下方指定高度，防止阳极被土体压实掩埋，电流分布均匀，适配防爆罐区工况，无需外接电源，用于成品油罐、污水罐、化工原料储罐底板的牺牲阳极防护。

2、埋地钢质管线工程

埋地给排水钢管、燃气管线、输油输气短距离管线，土壤电阻率偏高区域，采用支架式阳极，可固定阳极埋设位置，抵御土壤沉降、回填土扰动造成阳极移位，配合填包料使用，提升阳极输出效率，延长管线防腐寿命。

3、水利与内河水工钢结构

水库钢闸门、内河钢桩、取水管道、泵站钢结构、河道钢制构件，淡水环境下使用。支架结构可防止淤泥掩埋阳极，保障阳极持续工作，适用于淡水河湖，不适用海水、高盐氯根环境。

4、埋地设备与钢结构基础

埋地钢制设备壳体、钢结构桩基础、地下钢支架、检查井钢制构件，土壤电阻率 20‑100Ω・m 区间优先选用。支架实现阳极与被保护体物理隔离，避免短路，施工埋设简单，后期基本免维护。

5、其他辅助场景

厂区埋地钢制管网、地下钢制储罐、埋地换热设备外壁防腐；适合防爆区域，无外接供电，不存在漏电风险，适合不方便敷设电缆的野外、厂区户外场地。

限制场景：海水、盐渍土等高氯离子环境不推荐，镁阳极消耗速度过快，该工况应选用锌合金牺牲阳极。
